鍥形流量計
結構原理和特性

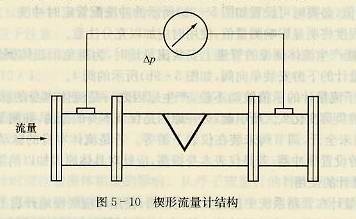

鍥形流量計是由楔形傳感器、雙法蘭取壓裝置和差壓變送器組成的差壓式流量計，如圖5-10所示。當被測流體流經傳感器時，在鍥形件上下游將產生與流量成一定比例的靜壓力差Δp，通過測量該壓力差就可得到流量值。所以，鍥形流量計與上述氣體差壓式流量計的主要差別在于產生壓差的節流件是一個鍥形件，取壓口用雙法蘭連接。
鍥形流量計的主要結構特點是節流件為設計成V形的鍥形件。在安裝時將鍥形件的頂部朝下，這樣有利于顆粒狀流體順利通過鍥形節流件，特別是有懸浮物的流體，對于水平安裝的圓管來說，懸浮物容易懸浮在圓管的上半部。用孔板流量計來測量這種流體時，懸浮物往往會沉積在節流件的上游側。而鍥形流量計很適用于測量高粘度流體及懸浮液流量測量，在石油、化工、電流和污水處理等領域有較廣泛的應用，尤其是在原油、重油及懸浮液的流量測量方面有其獨特的優越性。只要鍥形件角度設計合理，便可消除滯流區，防止管道堵塞等現象。因而，即使被測介質中含有一定量的雜質，鍥形流量計也能正常工作。其主要特性有：
1.適合于測量泥漿、煤焦油瀝青、煤水懸浮液以及氣體高粘度流體；
2.在很低的管道雷諾數情況下（甚至低至Re=500時），流量與差壓之間仍能保持平方根關系。而孔板流量計的可測量最小雷諾數要比楔形流量大地多；
3.經單獨標定的鍥形流量計有較高的測量精確度（最高可達±0.5%），未經標定的鍥形流量計的精確度也可達±3%左右；
4.結構簡單，安裝、使用和維修方便；
5.可測量腐蝕性介質，由于差壓測量是采用隔膜式的雙法蘭遠傳差壓變送器，腐蝕性介質不能進入導壓管和差壓變送器，所以只要用耐腐蝕材料加工鍥形節流件，就能使儀表對腐蝕性介質進行測量。
