旋轉活塞流量計工作原理

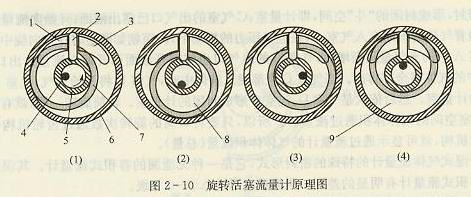

旋轉活塞流量計（又叫環形活塞或擺動活塞式流量計）的結構原理如圖2-10所示。將一開口的環形旋轉活塞7插入外圓筒6的內壁與內圓筒5的外壁所形成的環形區間中，該環形旋轉活塞可以是C形的，也
可以是H形的，如圖2-11所示。在內外圓筒見有一固定隔板2，隔板左邊是流量計進口1，隔板右邊是流量計出口3.在未
安裝旋轉活塞前，進口與出口是直通。安裝旋轉活塞后，進口與出口就被旋轉活塞和隔板隔開。在流量計進出口流體差
壓的作用下，由于旋轉活塞7的中心軸只能繞著內圓筒5沿箭頭方向旋轉，故使得旋轉活塞在環形區間中只能擺動旋轉，
而不是真正的旋轉。
在（1）狀態，由旋轉活塞7的外側、外圓筒6的內側以及7的內側和內圓筒5的外側構成的空間與流量計進口相通。在進
口流體壓力作用下，旋轉活塞7沿箭頭方向旋轉。旋轉到（2）狀態時，7的內部空間充滿流體，并與流量計進出口都不
相通，形成一密封的“斗”空間，即內側計量室8.此時，旋轉活塞7的左右外側分別與流量計進出口相通，在進出口流
體差壓作用下，旋轉活塞將沿箭頭方向繼續旋轉。到（3）狀態時，內側計量室中的流體已開始排向流量計出口。當繼
續旋轉到（4）狀態時，7的外部空間充滿流體，并與流量計進出口都不相通，形成另一密封的“斗”空間，即外側計量
室9.此時，旋轉活塞7的左右內側分別與流量計進出口相通，在進出口流體差壓作用下，旋轉活塞7將沿箭頭方向繼續旋
轉而回到（1）狀態，并開始將外側計量室中的流體排向流量計出口。
當旋轉活塞7貼著外圓筒內壁面旋轉擺動一周，就有一個內側計量室和外側計量室的流體體積排向流量計出口，所以，
只要將軸4的旋轉通過齒輪機構傳遞到流量計指示機構就可實現流量計量。
