流量指示積算儀的安裝和接線
a.安裝
流量指示積算儀應水平放置或水平安裝在儀表屏上，安裝高度應以讀數和操作方便為準。
b.接線
流量指示積算儀供電源為220V、50赫茲交流，按接線端子板規定的“相”、“中”“接地”三接點與交流電源相連。電源三接線點不得相混使用，其他任何引線不要隨便接入。
接線單子板上“輸入”部分是指流量指示積算儀工作信號輸入的諸接線點：
“信號”端子接變送器經信號檢測放大器放大后的輸出；“接地”端子接變送器信號檢測放大器公共地線（不接殼）；“-E”端子引出提供變送器信號檢測放大器工作電源（一般為-12V）。
0~10mA直流電流輸出部分共四個接線點，供引出0~10mA直流電流信號，可配調節器和記錄儀等。根據不同的負載電阻、可在“0~0.5kΩ”、“0.5~1kΩ”、“1~2kΩ”選擇使用，負載的地線接在“┴”端子上。
標準頻率（10~100赫茲）輸出部分是指石英晶體振蕩器振蕩頻率經運算后的輸出，可作為簡易信號源使用。
c.接線須知
后面板接地螺釘要求接地良好；
信號檢測放大器與流量指示積算儀的輸入端連接，應將屏蔽線的先的屏蔽網接地，不要誤接在機殼上；
接線時，要嚴格遵照接線圖規定連接，以防干擾引入；

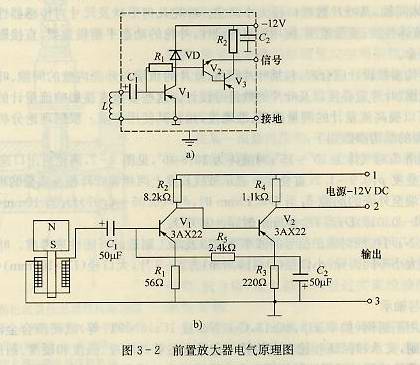

只需指示流量和積算總量時，“輸出”部分不必與外面連接。接線端子板可參見圖3-2所示。
